Visualiseering:

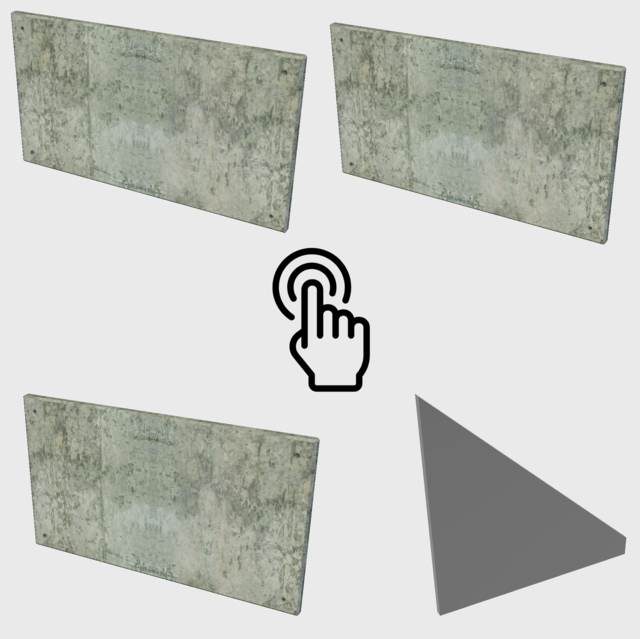

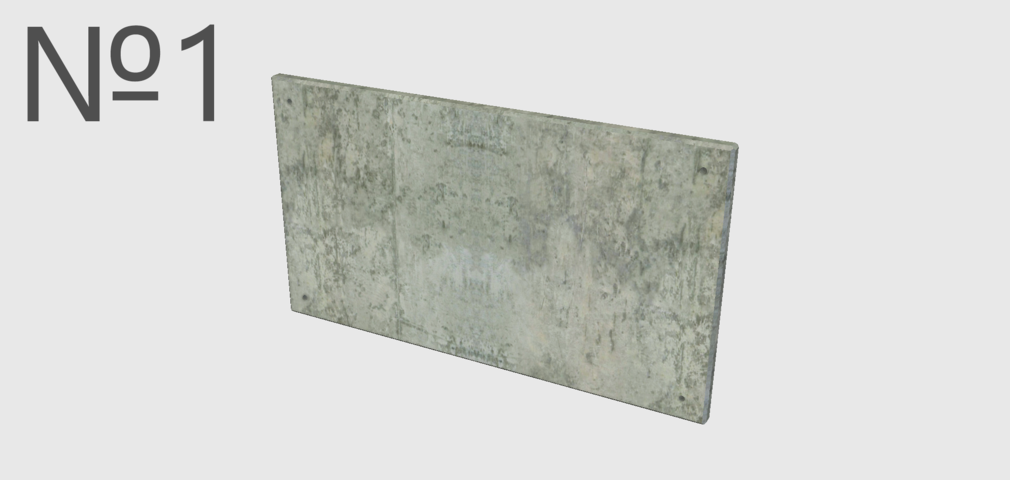

Element nr 1 kirjeldus

• Pikisuunalise seina betoon
• Mõõdud: 1500 mm x 850 mm. Paksus: 50 mm
• Kaal 156 kg
• Betoonis sees armatuurvõrk
• Betoonis spetsiaalne ankur käsikraanaga tõstmiseks
• Betooni nurkades 4 ava 20 mm metall kinnitusvahendi külge kinnitamiseks

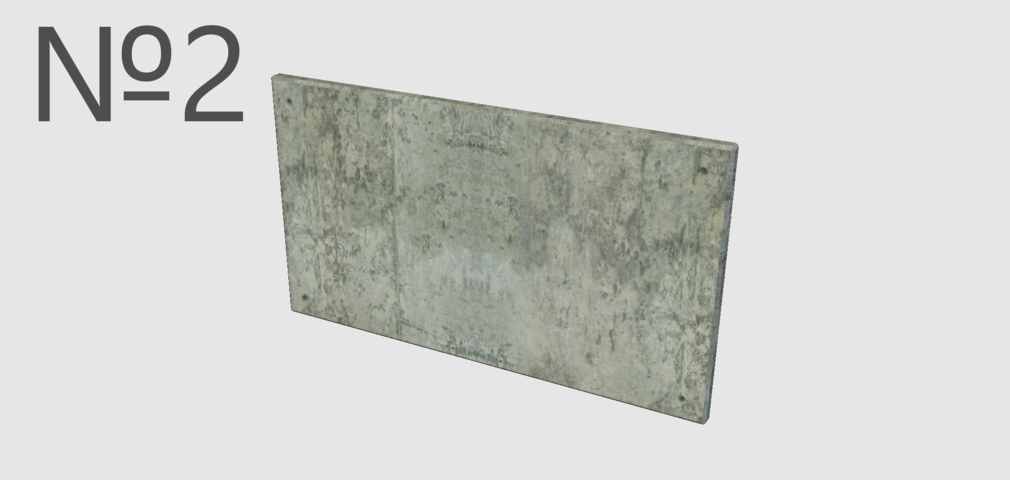

Element nr 2 kirjeldus

• Otsa seinte betoon
• Mõõdud: 1440 mm x 850 mm. Paksus: 50 mm
• Betoonis sees armatuurvõrk
• Kaal 148 kg
• Betoonis spetsiaalne ankur käsikraanaga tõstmiseks
• Betooni nurkades 4 ava 20 mm metall kinnitusvahendi külge kinnitamiseks

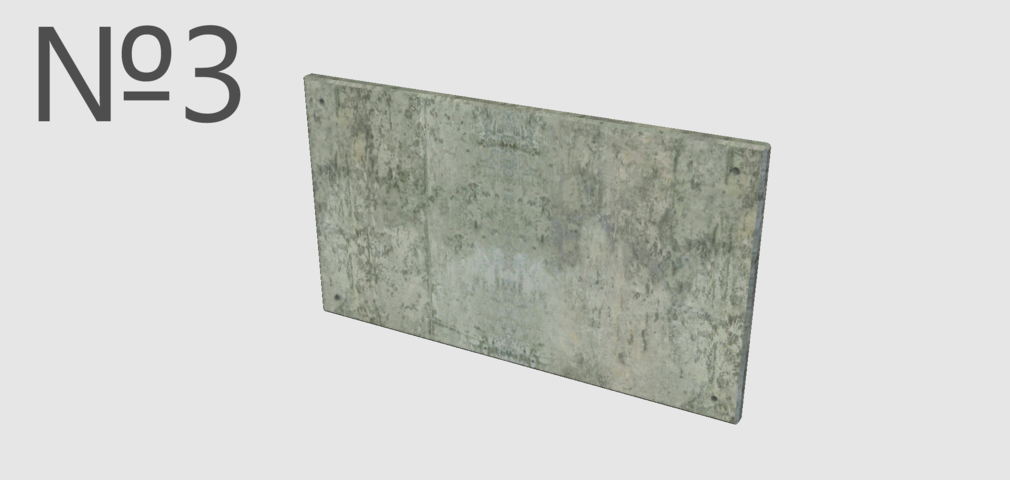

Element nr 3 kirjeldus

• Põranda ehk aluspinna (maja kande-) betoon
• Mõõdud: 1480 mm x 732 mm. Paksus: 50mm
• Kaal 140 kg
• Betoonis sees armatuurvõrk
• Betoonis spetsiaalne ankur käsikraanaga tõstmiseks
• Betooni nurkades 4 ava 20 mm metall kinnitusvahendi külge kinnitamiseks

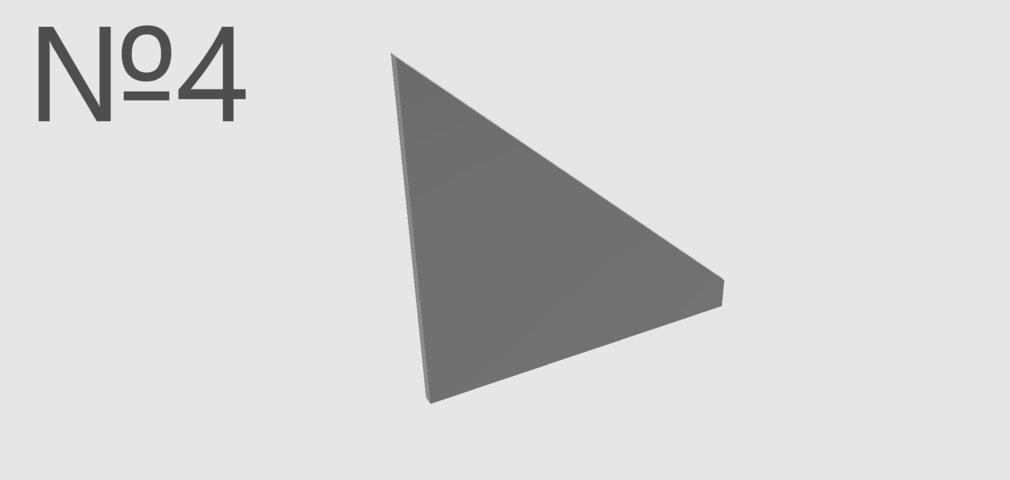

Element nr 4 kirjeldus

• Viilkatuse paigaldamisel otsaseinte üles paigaldatav betoonelement
• Mõõdud: 1520 mm x 2030 mm x 1493 mm x 147 mm. Paksus: 50 mm
• Betoonis sees armatuurvõrk
• Betoonis spetsiaalne ankur käsikraanaga tõstmiseks
• Betooni nurkades 3 ava 20 mm metall kinnitusvahendi külge kinnitamiseks

Visualiseering:

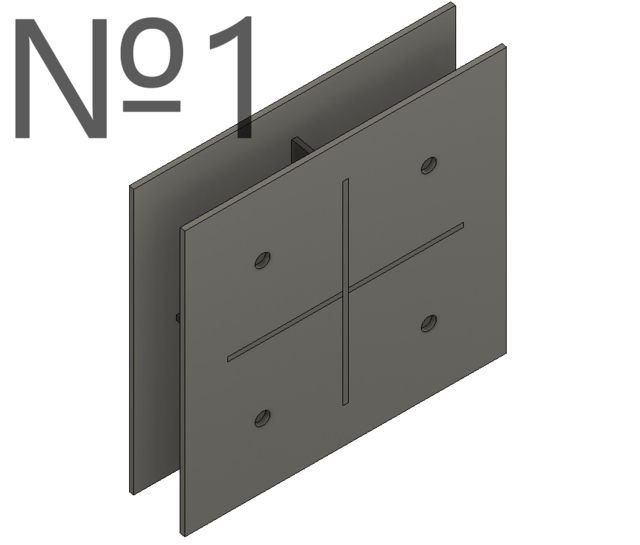

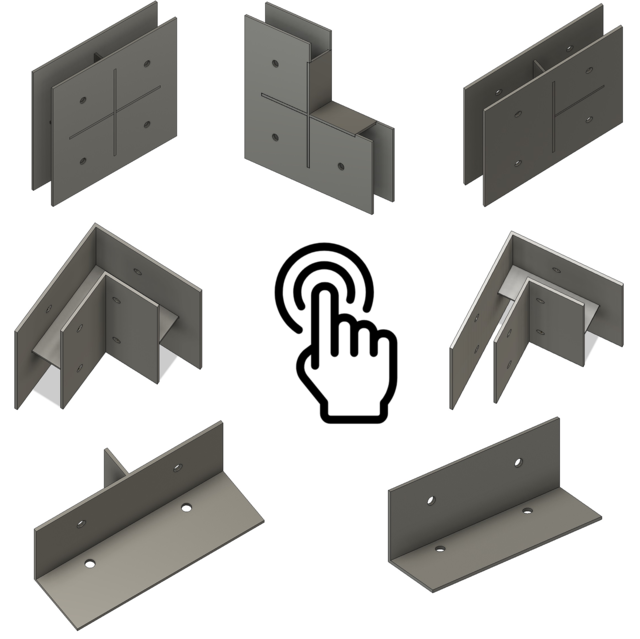

Metallkinnitusvahendi nr 1 kirjeldus:

• Nelinurk kinnitusvahend pikema seina betoonelementide omavaheliseks jätkamiseks
• Kinnitusvahendis on neli „taskut” kuhu paigaldatakse betoonelemendid
• Metallkinnitusvahendis on neli 14 mm suurust ava, mille kaudu kinnitatakse 10 mm poldiga betoonelemendid
• Metalli paksus 5 mm
• Võib tellida ka eraldi kuumtsinkimist või pulbervärvimist

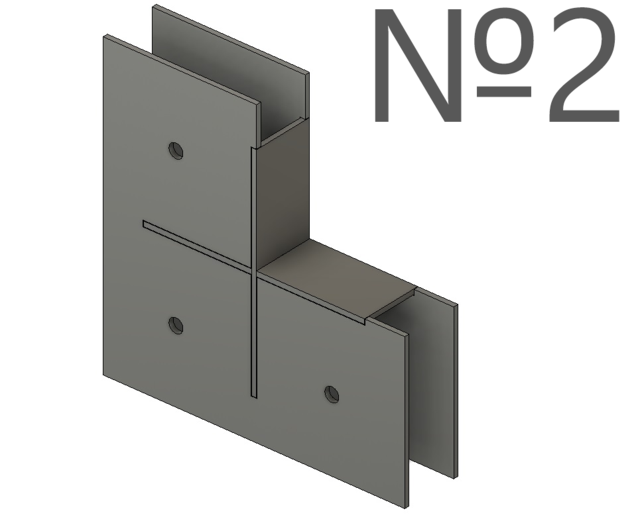

Metallkinnitusvahendi nr 2 kirjeldus:

• Ühe nurgata nelinurk kinnitusvahend aknakoha loomiseks
• Kinnitusvahendis on kolm „taskut” kuhu paigaldatakse betoonelemendid
• Metallkinnitusvahendis on kolm 14 mm suurust ava, mille kaudu kinnitatakse 10 mm poldiga betoonelemendid
• Metalli paksus 5 mm
• Võib tellida ka eraldi kuumtsinkimist või pulbervärvimist

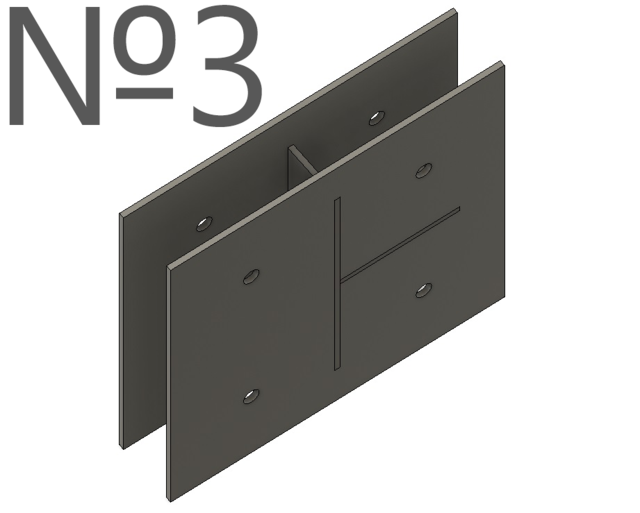

Metallkinnitusvahendi nr 3 kirjeldus:

• Nelinurk kinnitusvahend lühema seina betoonelementide omavaheliseks ühendamiseks ukseava betoonelemendiga
• Kinnitusvahendis on kolm „taskut” kuhu paigaldatakse betoonelement
• Metallkinnitusvahendis on neli 14 mm suurust ava, mille kaudu kinnitatakse 10 mm poldiga betoonelemendid
• Metalli paksus 5 mm
• Võib tellida ka eraldi kuumtsinkimist või pulbervärvimist

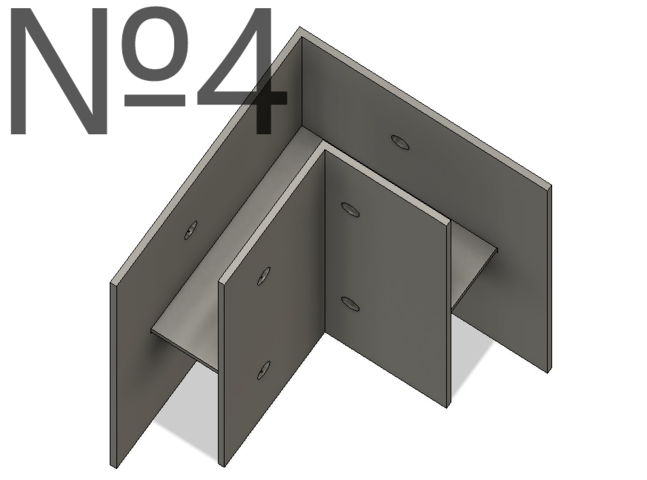

Metallkinnitusvahendi nr 4 kirjeldus:

• Nurga tekitamise kinnitusvahend pikema ja otsaseina betoonelementide omavaheliseks jätkamiseks
• Kinnitusvahendis on kummaski suunas kaks „taskut” kuhu paigaldatakse betoon
• Metallkinnitusvahendis on neli 14 mm suurust ava, mille kaudu kinnitatakse 10 mm poldiga betoonelemendid
• Metalli paksus 5 mm
• Võib tellida ka eraldi kuumtsinkimist või pulbervärvimist

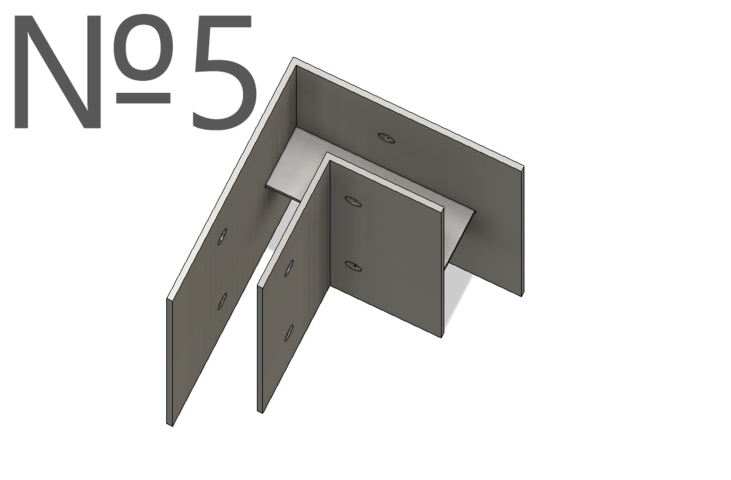

Metallkinnitusvahendi nr 5 kirjeldus:

• Nurga tekitamise kinnitusvahend pikema seina ja ukseava betoonelemendi omavaheliseks jätkamiseks
• Kinnitusvahendis on kummaski suunas poolteist „taskut” kuhu paigaldatakse betoon
• Metallkinnitusvahendis on neli 14 mm suurust ava, mille kaudu kinnitatakse 10 mm poldiga betoonelemendid
• Metalli paksus 5 mm
• Võib tellida ka eraldi kuumtsinkimist või pulbervärvimist

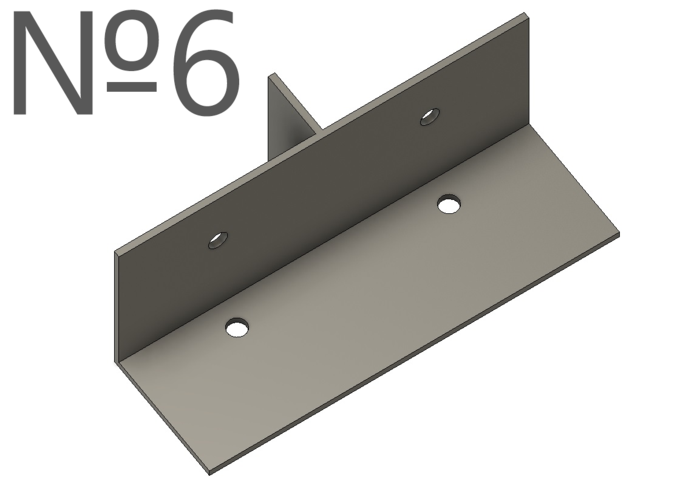

Metallkinnitusvahendi nr 6 kirjeldus:

• Põranda ja seina betoonelementide kinnitusvahend
• Metallkinnitusvahendis on neli 14 mm suurust ava, mille kaudu kinnitatakse 10 mm poldiga betoonelemendid
• Metalli paksus 5 mm
• Võib tellida ka eraldi kuumtsinkimist või pulbervärvimist

Visualiseering:

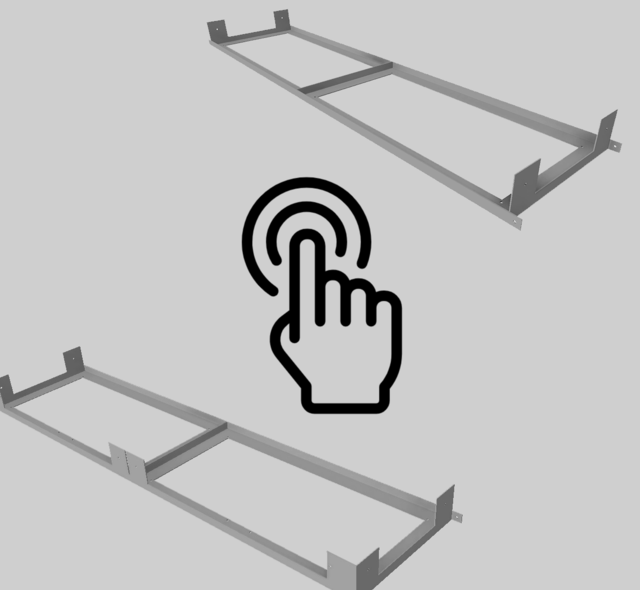

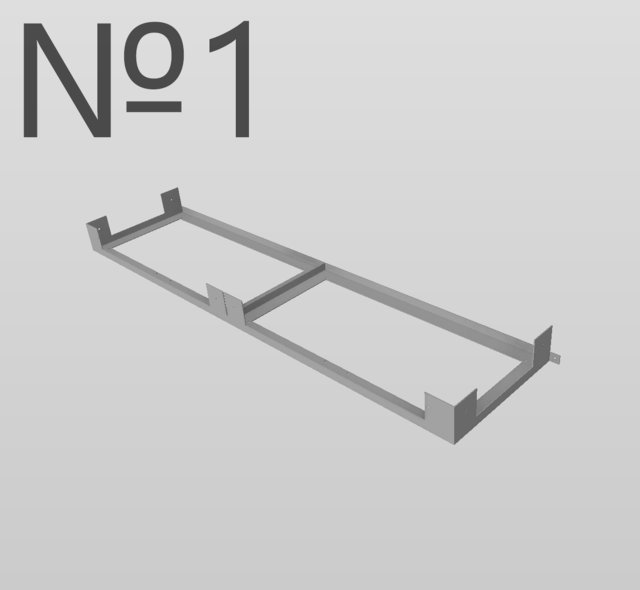

Metall-alusraam nr 1 kirjeldus

• Maja otstesse paigaldatav metall-alusraam, mille sisse paigaldatakse põrandabetoonid ning kinnitatakse poltidega.
• Erinevalt nr 2 metall-alusraamist, on sellel otstes eraldi nurgakinnituskohad
• Metall-alusraami jätkamiseks on metallkõrvad, mille abil kinnitatakse alusraamid omavahel
• Kahe, omavahel ühendatud metallraami laius on ühe seina betoonelemendi laius, mille eesmärk on murdumise / paindumise ärahoidmine

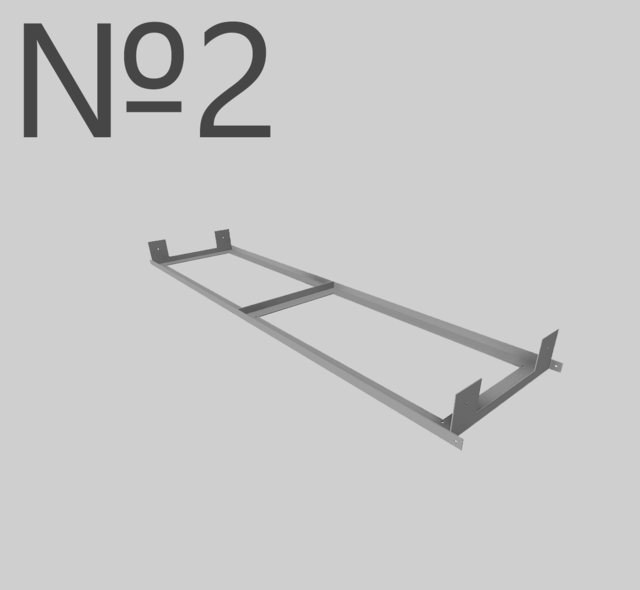

Metall-alusraam nr 2 kirjeldus

• Metall-alusraami jätkamiseks on metallkõrvad, mille abil kinnitatakse alusraamid omavahel
• Erinevalt nr 1 metall-alusraamist, ei ole sellel otstes eraldi nurgakinnituskohti
• Metall-alusraami jätkamiseks on metallkõrvad, mille abil kinnitatakse alusraamid omavahel
• Kahe, omavahel ühendatud metallraami laius on ühe seina betoonelemendi laius, mille eesmärk on murdumise / paindumise ärahoidmine

Visualiseering:

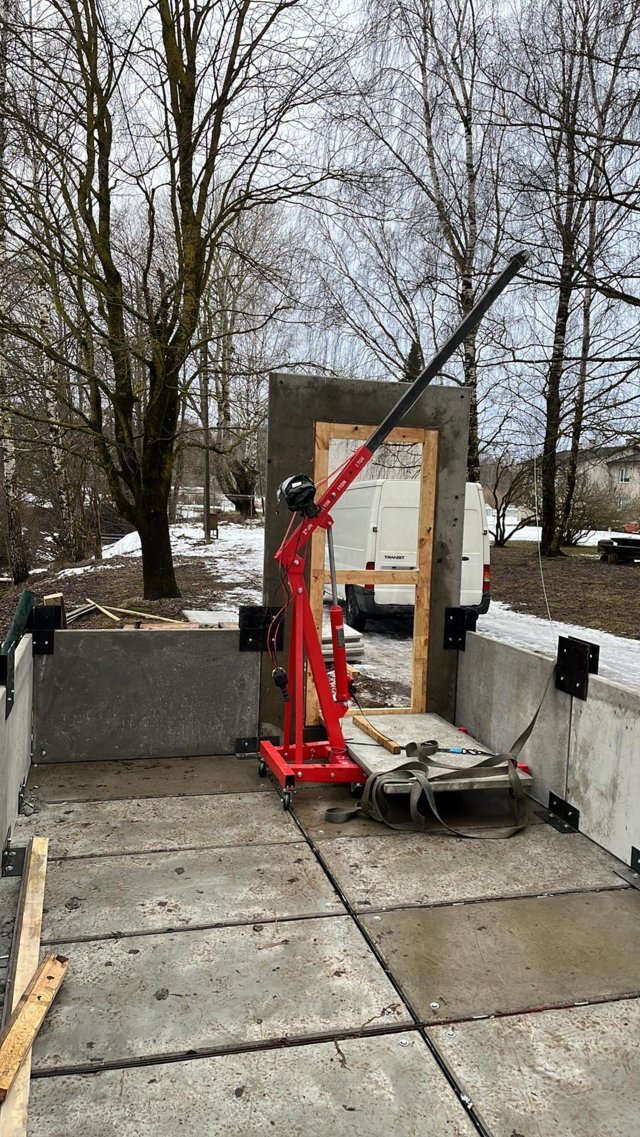

Ukseava betoonelemendi kirjeldus

• Eraldi ukseava betoon loob kindla aluse kogu ukse asukohale ja kogu konstruktsioonile
• Betoonis sees armatuurvõrk
• Kaal 196 kg
• Betoonis spetsiaalne ankur käsikraanaga tõstmiseks
• Mõõdud: 2450 mm x 1420mm x 50mm
• Betoonelemendis on kaksteist 20 mm suurust ava metall kinnitusvahenditega kinnitamiseks

Visualiseering:

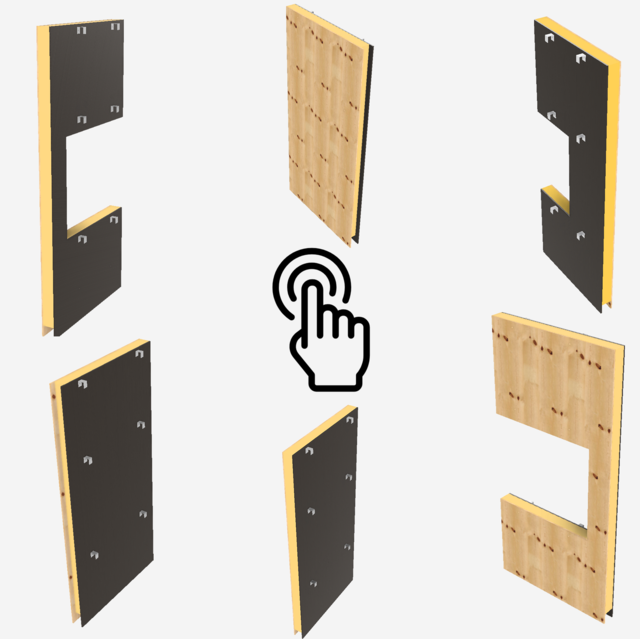

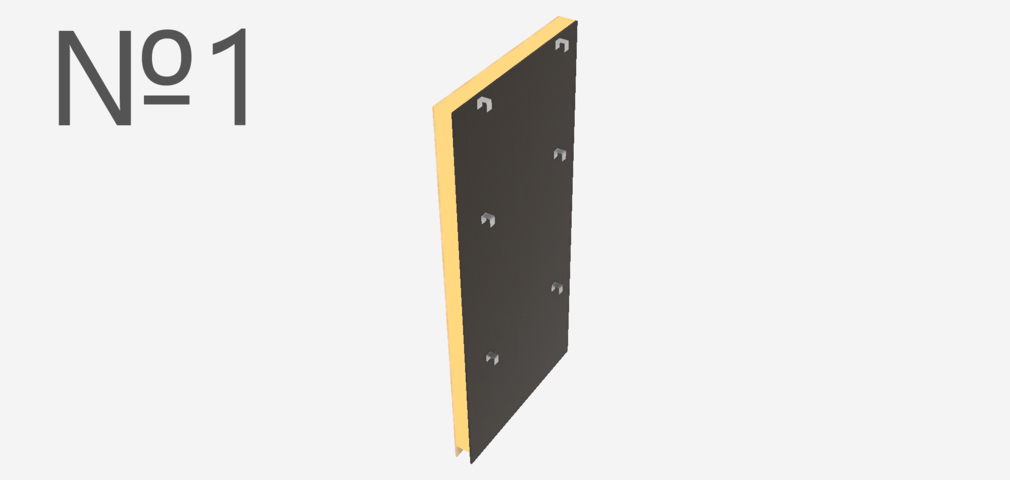

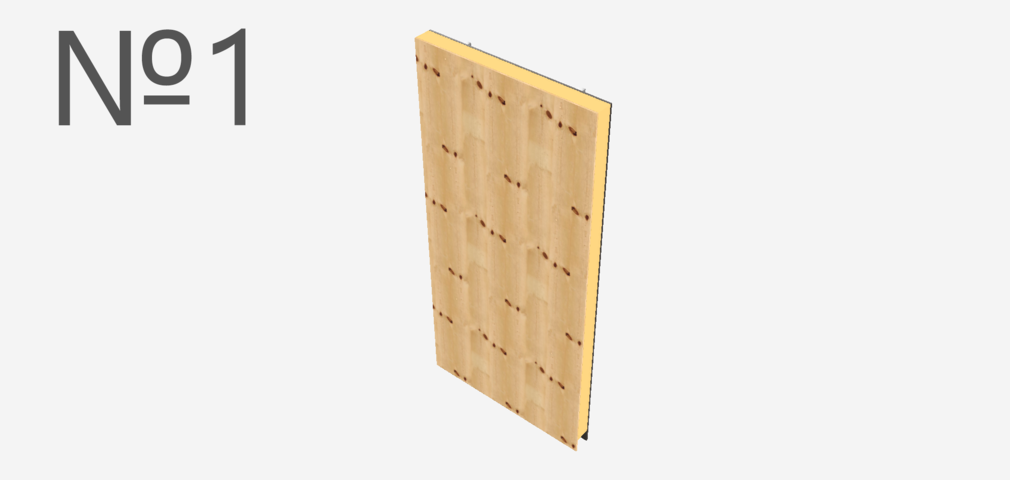

Soojustuselement nr 1

• Pika seina soojustus
• Sisemine soojustuse pool on vineer.
• Soojustuse välimine pool on veekindel vineer, hoidmaks ära võimalikust niiskusest tulenevat kahju
• Soojustuselemendi sisu on Kingspan Pir Plaat 100 mm
• Kogu element on omavahel kinnitatud läbivalt poltidega
• Elemendil on välispoolel küljes kandurid, soojustuse lihtsaks, mugavaks ja ülikiireks paigaldamiseks, nö seina riputamiseks
• Suurus 2500mm x 1200mm x 124 mm

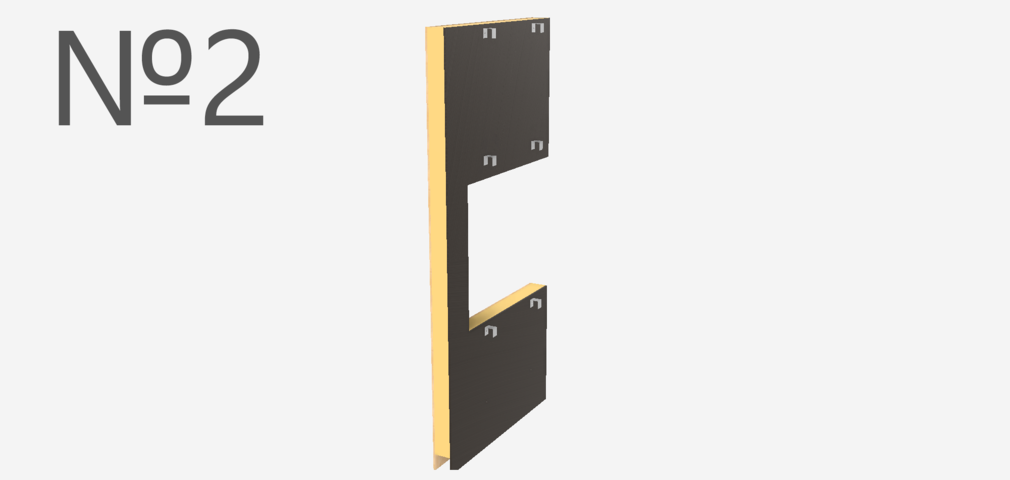

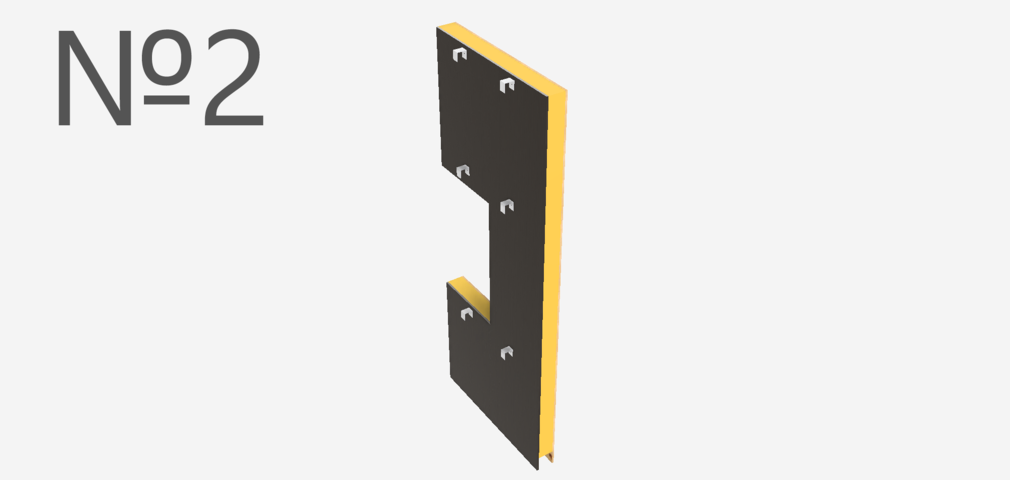

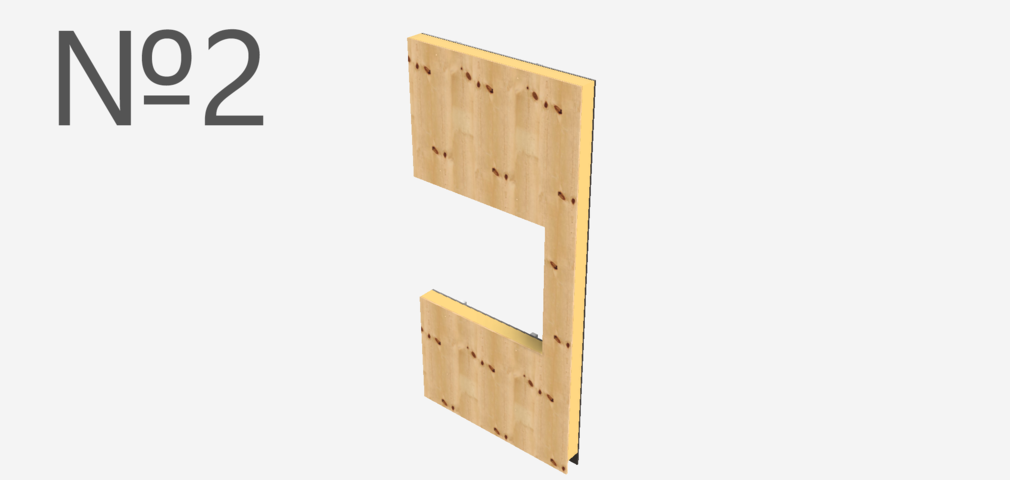

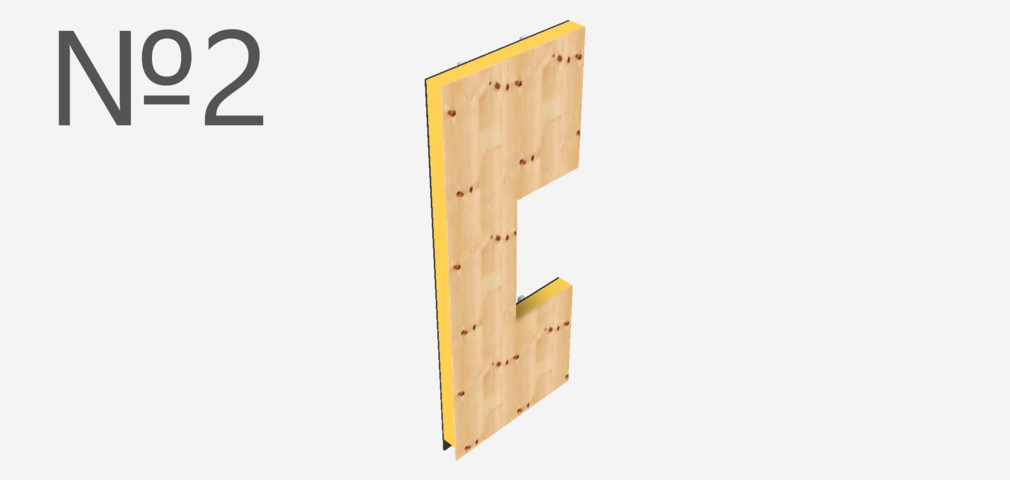

Soojustuselement nr 2

• Aknaava koha soojustuselement
• Sisemine soojustuse pool on vineer.
• Kujutatud on nii üks pool kui ka teine
• Soojustuse välimine pool on veekindel vineer, hoidmaks ära võimalikust niiskusest tulenevat kahju
• Soojustuselemendi sisu on Kingspan Pir Plaat 100 mm
• Kogu element on omavahel kinnitatud läbivalt poltidega
• Elemendil on välispoolel küljes kandurid, soojustuse lihtsaks, mugavaks ja ülikiireks paigaldamiseks, nö seina riputamiseks
• Suurus 2500mm x 1200mm x 124 mm

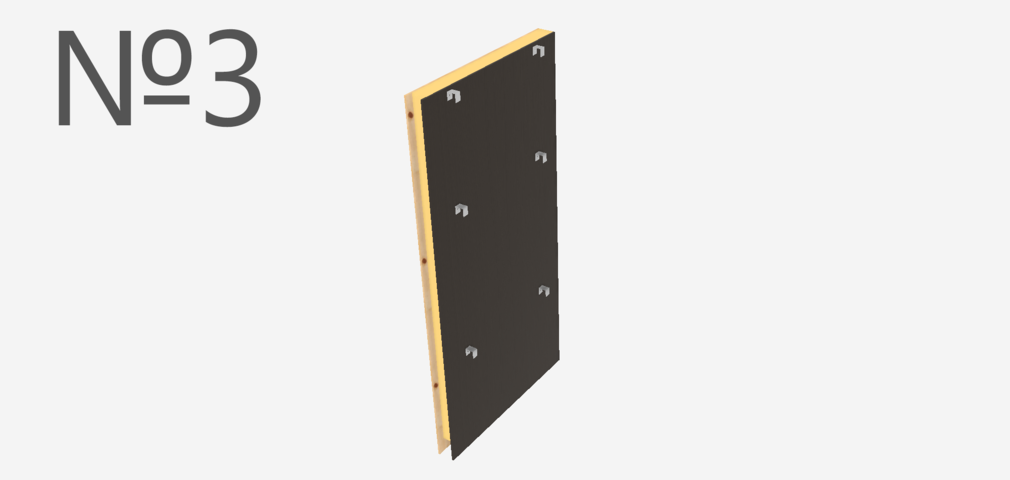

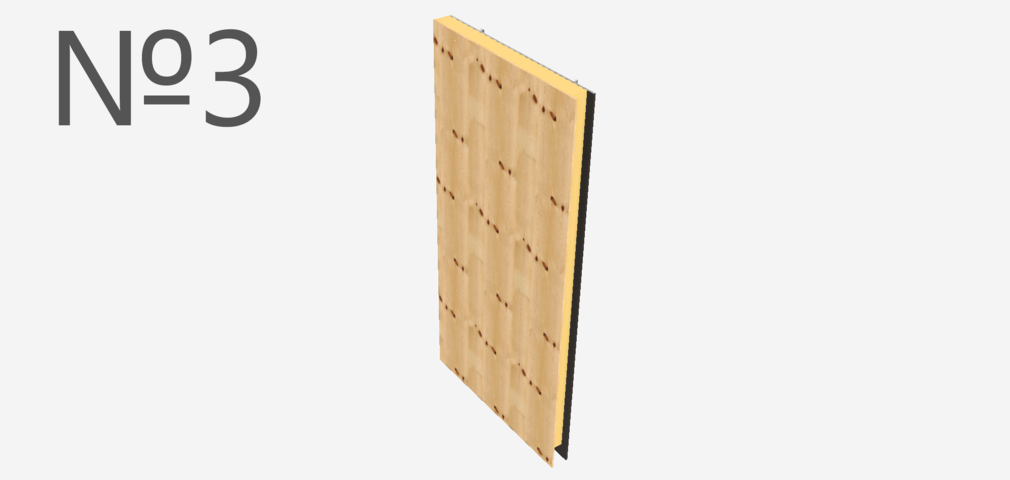

Soojustuselement nr 3

• Otsaseina soojustus
• Sisemine soojustuse pool on vineer.
• Soojustuse välimine pool on veekindel vineer, hoidmaks ära võimalikust niiskusest tulenevat kahju
• Soojustuselemendi sisu on Kingspan Pir Plaat 100 mm
• Kogu element on omavahel kinnitatud läbivalt poltidega
• Elemendil on välispoolel küljes kandurid, soojustuse lihtsaks, mugavaks ja ülikiireks paigaldamiseks, nö seina riputamiseks
• Suurus 2500mm x 1200mm x 124 mm

Visualiseering:

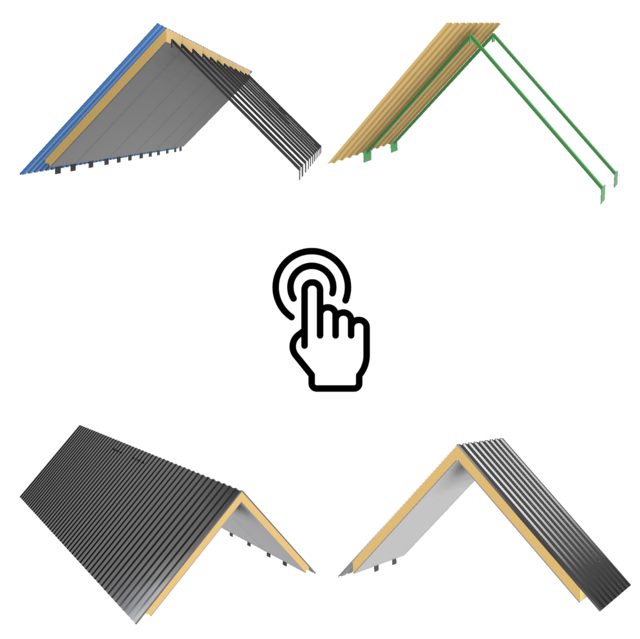

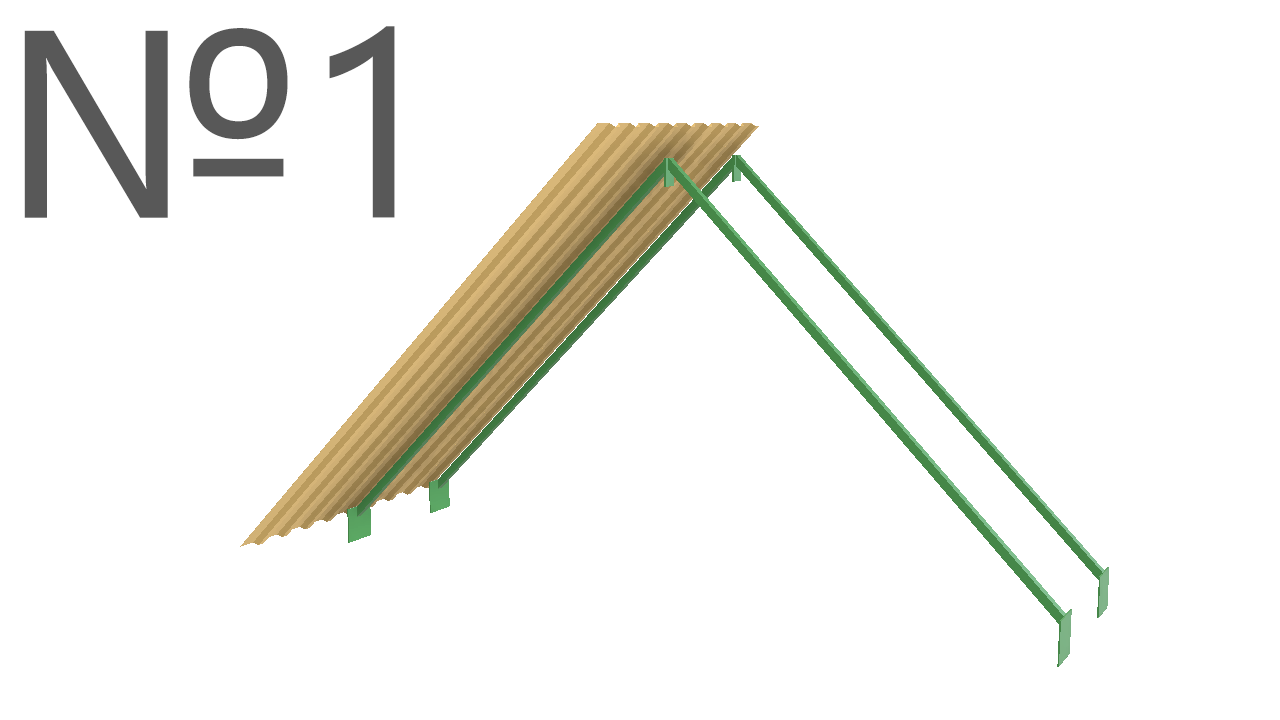

Katuseelemendi nr 1 kirjeldus

• Viilkatuse komplekti üks osa koosneb kahest peegelpildis olevast elemendist, mille sees on peamiseks tugevuse allikaks kaks nelikant metall toru 30 x 30 x 4. Sellel pildil on kujutatud plekk, torud ja nende omavaheline kinnitamine. Katus on sellisel viisil selleks, et saaks kiiresti kahekesi paigaldada eriteadmisi omamata;

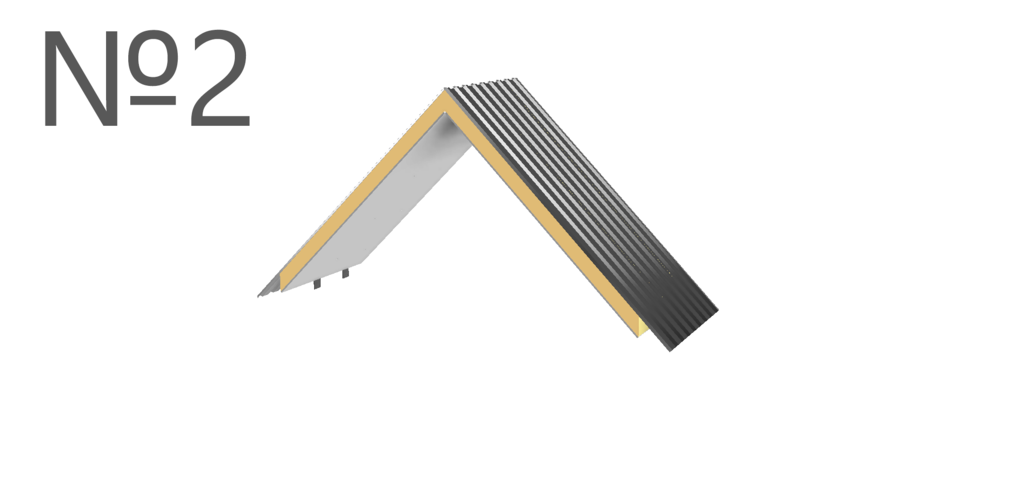

Katuseelemendi nr 2 kirjeldus

• Kujutatud on elemendi komplekti täislahendust. Pildil ei ole kuijutatud vajaminev tuuletõkke materjal, mis paigaldamisel kindlasti olemas on
• Välimine pool on plekk ja pleki ning soojustuse vahel tuuletõkke materjal
• Sisemine pool on vineer
• Soojustus 100 mm Kingspan PIR plaat
• Omavaheline kinnitus on poltide abil

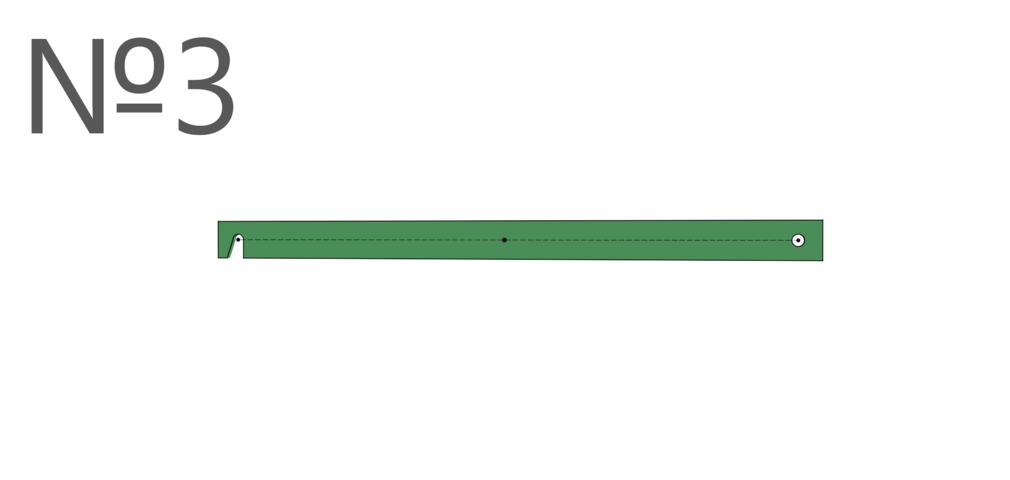

Katuseelemendi detaili nr 3 kirjeldus

• Elemendi komplektide omavahelise kinnituse detail, et kõik elemendikomplektid oleks omavahel seotud

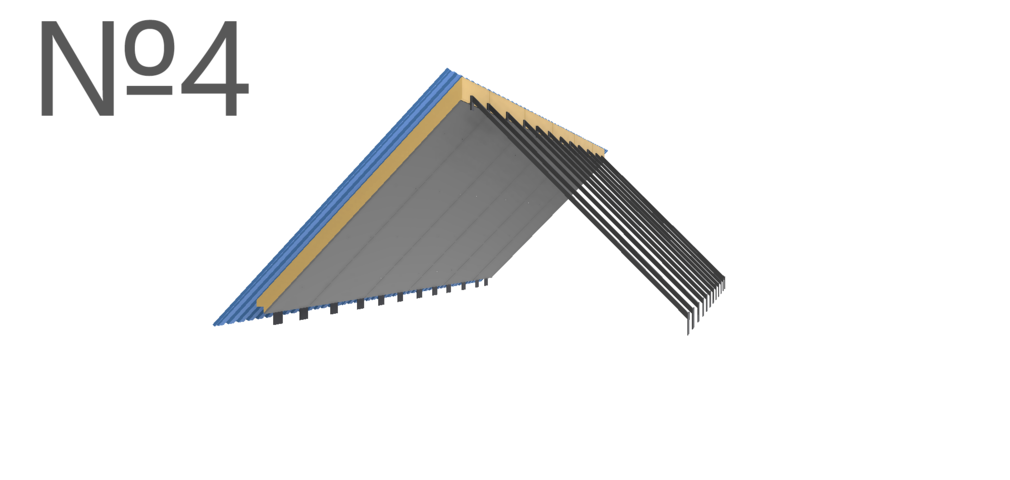

Katuseelemendi nr 4 kirjeldus

• Illustratsioon katusekomplektist – üks pool

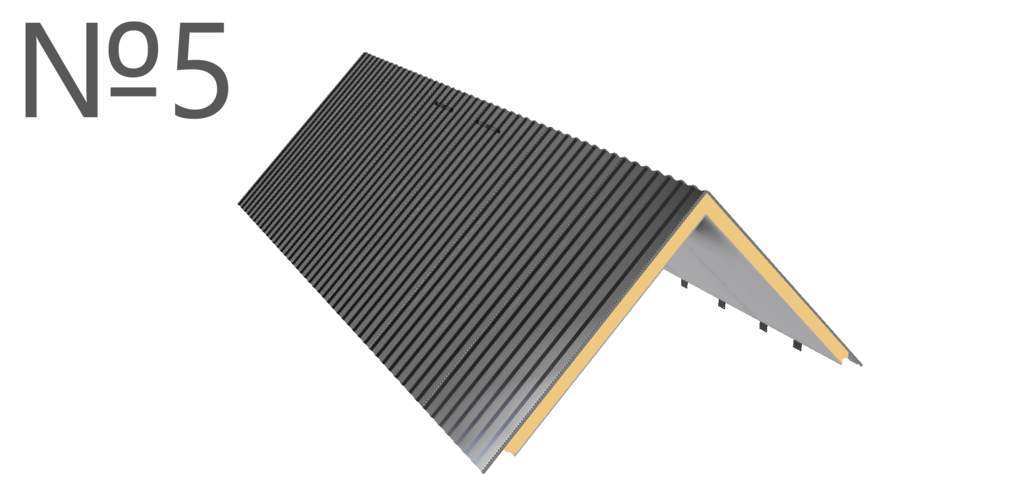

Katuseelemendi nr 5 kirjeldus

• Illustratsioon katusekomplektist – täislahendus

Visualiseering:

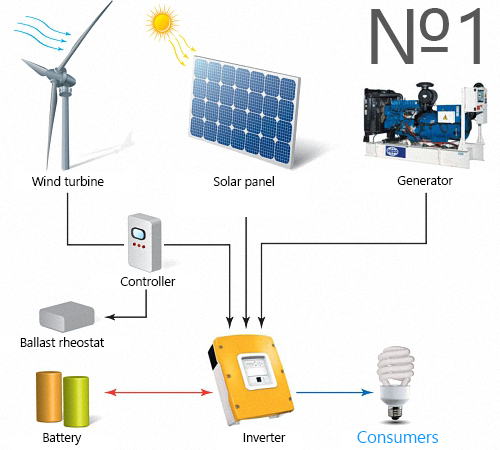

Elektrivarustuse võimalus nr 1

• Meie ettevõte on võimeline korraldama kõik traditsioonilised elektrivarustuse lahendused, milliseid klient soovib.
• Päikesepaneelid
• Tuule Generaator
• Fossiilsel kütusel generaator

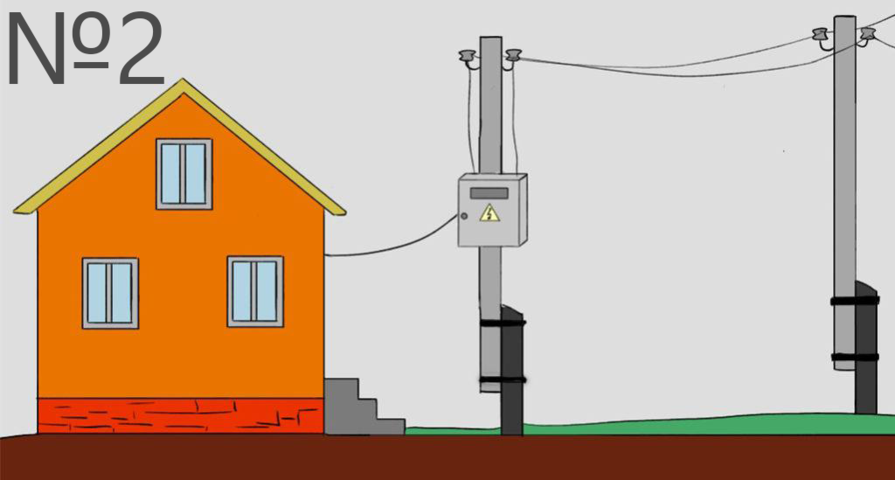

Elektrivarustuse võimalus nr 2

• Ühisvõrku ühendamise korraldamine

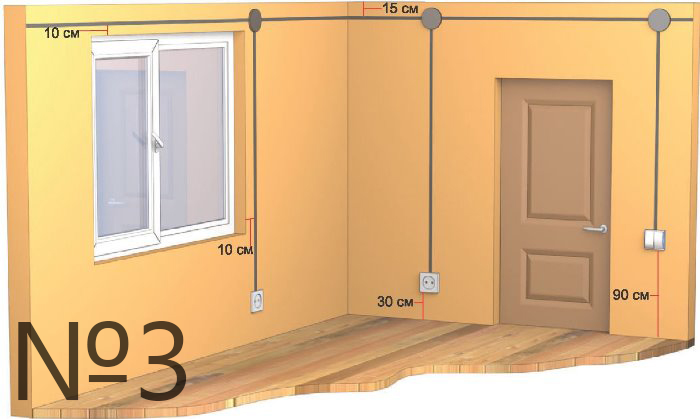

Elektrivarustuse võimalus nr 3

• Minimaja komplekti kuulub ka voolu kasutamiseks vajalikud juhtmed, pistikud ja lülitid

Elektrivarustuse võimalus nr 4

• Võimalik on paigaldada generaator ja voolu kasutamiseks vajalikud stabilisaatorid

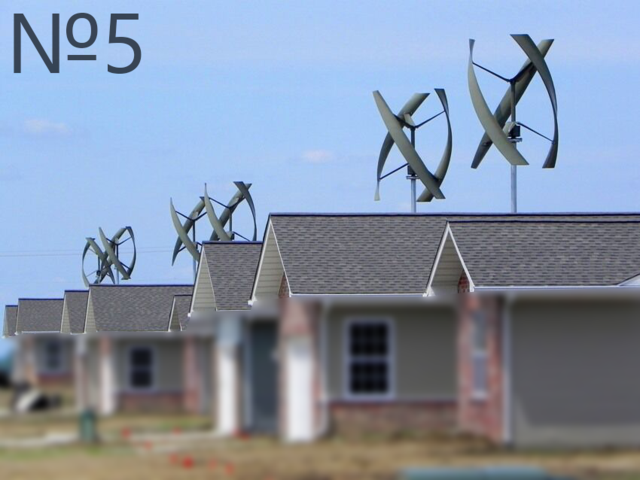

Elektrivarustuse võimalus nr 5

• Kui tingimused sobivad,on võimalik ka paigaldada erinevaid tuulegeneraatoreid

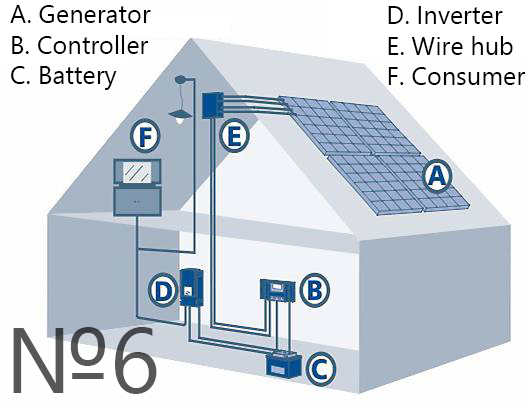

Elektrivarustuse võimalus nr 6

• Illustratsioon päikesepatareide paigaldamise süsteemi kohta

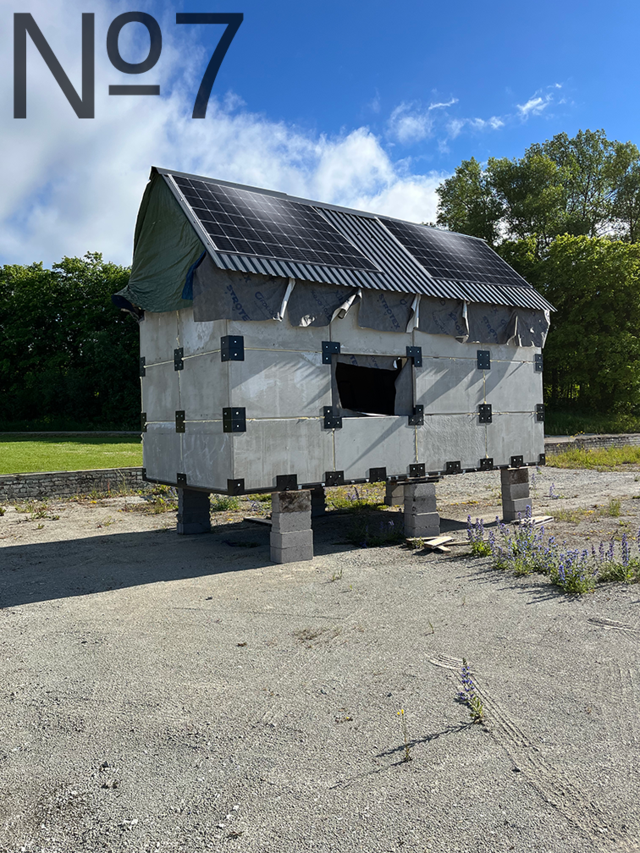

Elektrivarustuse võimalus nr 7

• Illustratsioon võimalusest paigaldada betoonemement minimaja katusele päikesepaneelid

Visualiseering:

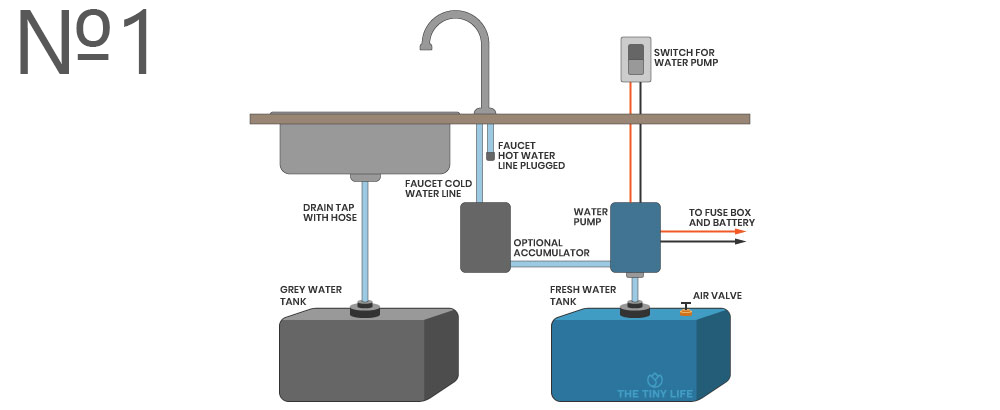

Veevarustuse süsteem, pilt nr 1

• Illustratsioon veevarustuse paigaldamisest, mida pakume standartselt majaga kaasa

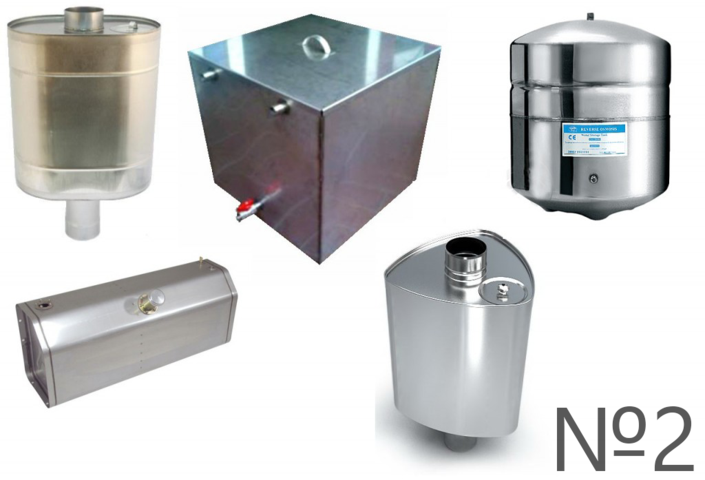

Veevarustuse süsteem, pilt nr 2

• Roostevabast puhta vee varustuse anum

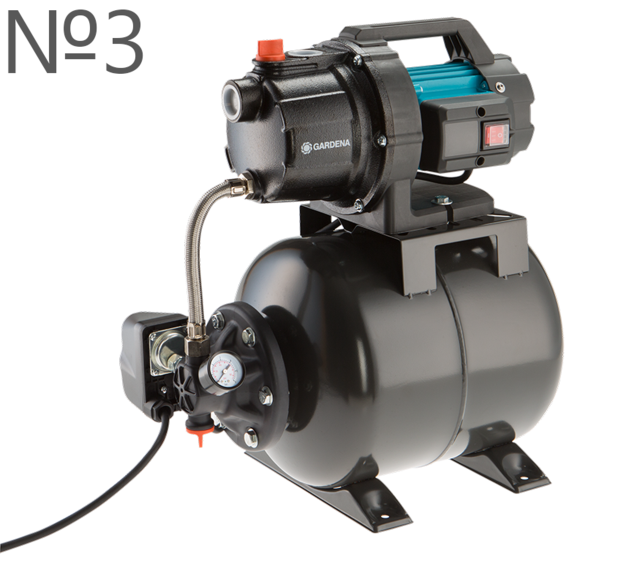

Veevarustuse süsteem, pilt nr 3

• Maja komplekti kuulub standartse veevarustuse hulka ka hüdrofoor

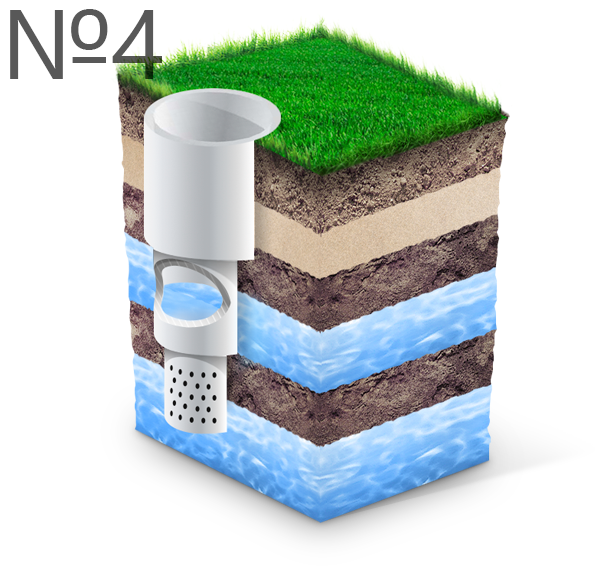

Veevarustuse süsteem, pilt nr 4

• Lisavõimalusena pakume ka puurkaevu loomise võimaluks ja selleks asjaajamise korraldamist

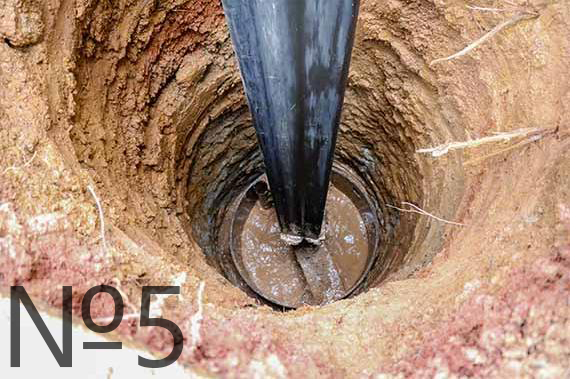

Veevarustuse süsteem, pilt nr 5

• Puurkaevu illustratsioon

Visualiseering:

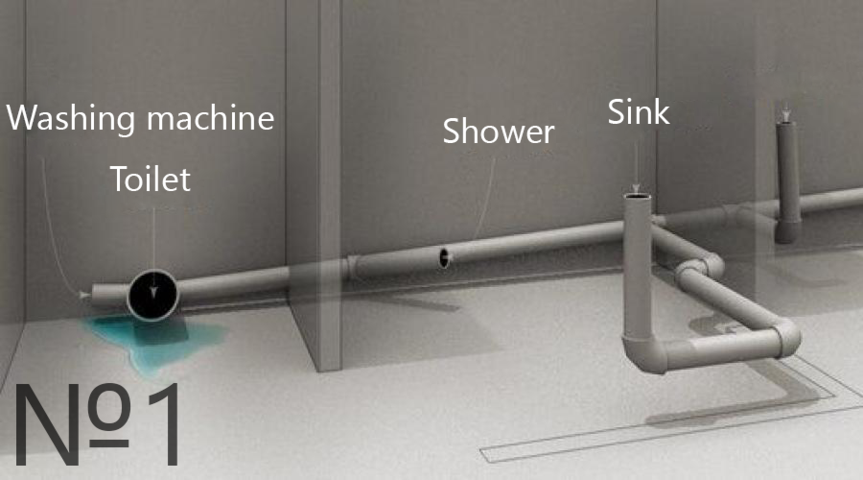

Kanalisatsiooni süsteem, pilt nr 1

• Minimajaga käib kaasa ka torustiku paigaldamine

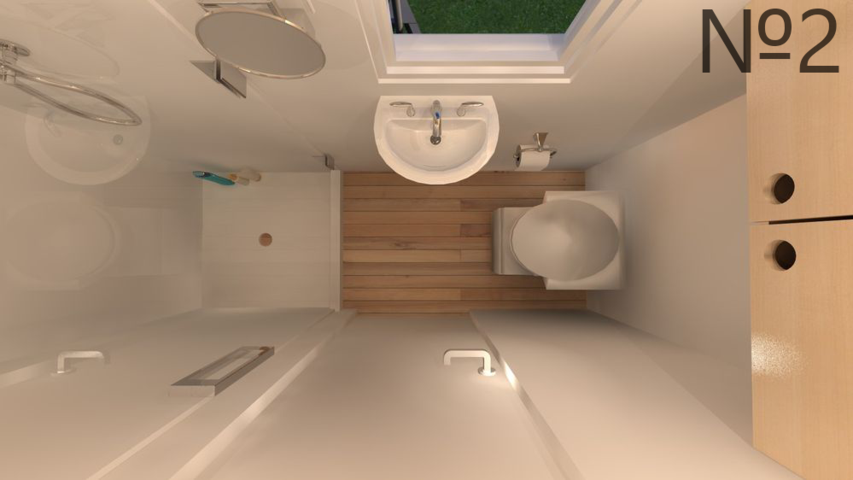

Kanalisatsiooni süsteem, pilt nr 2

• Illustreeriv pilt, minimajas olevast tualett ruumist

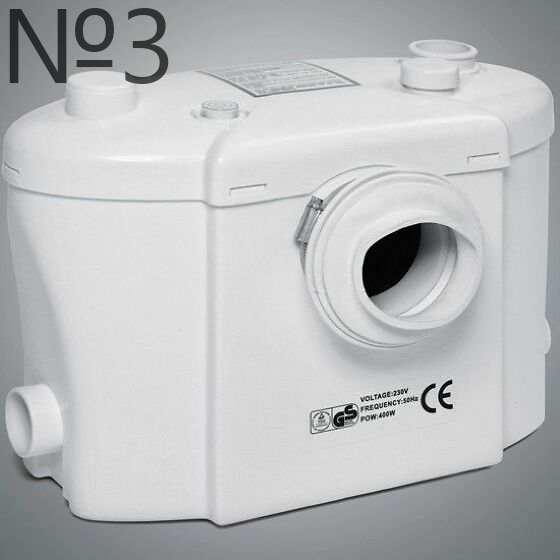

Kanalisatsiooni süsteem, pilt nr 3

• WC poti vaakumpump

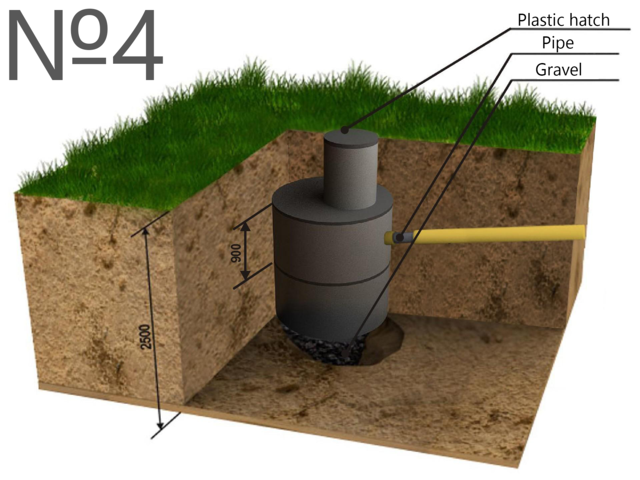

Kanalisatsiooni süsteem, pilt nr 4

• Heitvee kogumiskoha saab teha nii maa peale kui ka maa sisse

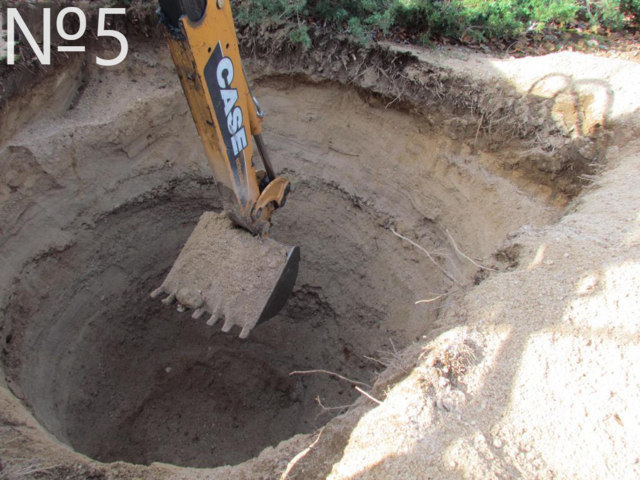

Kanalisatsiooni süsteem, pilt nr 5

• Illustreeriv pilt, kujutamaks selle võimalikkust lihtsalt ja taskukohaselt
